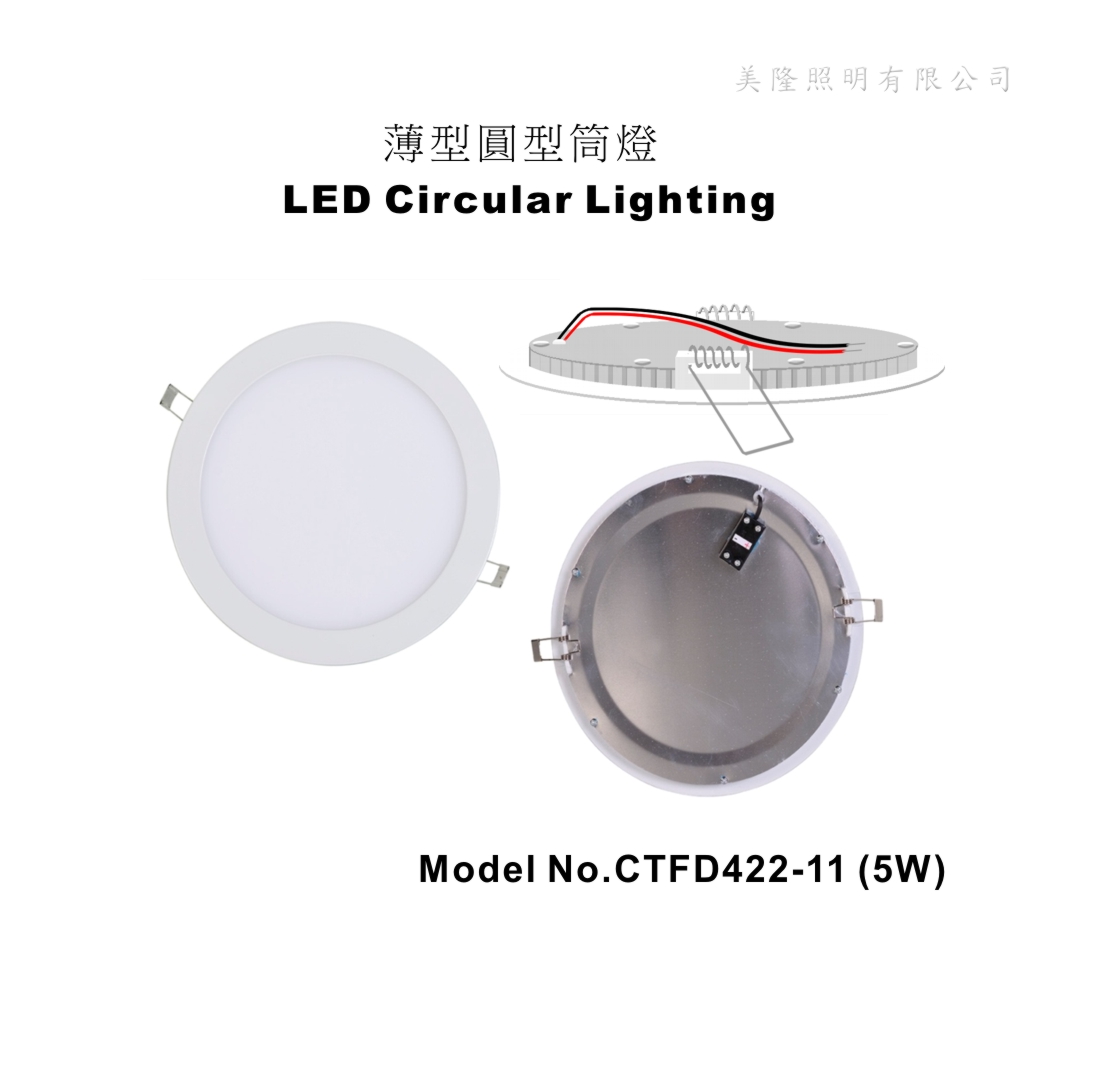

LED Circular Lighting 5W

圓型明裝筒燈導光照明系列 SINLOON®
LED Circular Lighting 超薄節能導光燈
Ultra-thin energy saving guide light
Data Specification :
PDF File CT-FD422-11
Characteristic Parameters:
型號 Model: CT-FD422-11
尺寸 Dimension : Φ145*19mm
發光尺寸 The Emitting Size: Φ95mm
輸入電壓 Input Voltage (High efficiency): AC110V~240V  50/60Hz
輪出電壓 Output Voltage: 21.7V
電流 Current: 0.2A/0.3a
類型 LED Type: SMD-5630/3014
數量 LED Quantity: 21pcs/50pcs
功率 System Power (W): 5W  ±5%
光通亮 LED Flux (lm): 320lm ±5%
燈具效率 Lighting Factor: 60%
色溫 Color Temperature (K) 3800K ±7%;  6000K ±8%
顯色指數 Color Rendering Index: >82/75
發光角度 Illumination Angle: 220o
壽命 Lifespan: 50000hrs
環境溫度 Ambient Temperature (): -20 ~ 50
重量 Weight (Kg): <0.4/kg
認證 Certificate: CCC, UL, CE, GC, RoHS, FCC,
開孔尺寸Dimension:

Φ125mm

* If you have any question which is not in this specification, please contact us.

LED Panel  超薄型面板燈


歡迎您瀏覽本網站 WELCOME TO MAYLOON
Mayloon Electronic Company Limited Mayloon Lighting Company Limited

Mayloon on-line chat now

即時業務接洽
WhatsApp:91808452
QQ:1247069489
E-mail: peter@mayloon.com
TEL:852-2408 9788 M: 9180 8452

消息

美隆照明有限公司
承接換燈照明工程:
更新換舊
各類型照明燈具
瑩光燈管換LED燈管
包括:燈管支架/有罩燈盤/格柵燈盤等
歡迎來電查詢
MP.:91808452

Newsflash

LED 電阻推動

LED 驅動芯片 LED電阻推動

LED 電阻推動

要推動LED就要控制流過LED的電流,基本推動方法就是將LED跟電阻串聯,以電阻限制電流在一定的範圍內。這個方法好處是簡單、成本低,但缺點是不少能量在電阻轉化為熱能而浪費掉,而且LED的光度也隨著溫度、電壓、LED生產時的特性差異而有比較大的變化。

以電阻控制LED電流時,其電阻計算方法如下:Fig-1

由於LED與電阻串聯,流經電阻之電流=流經LED之電流,因此  Fig-2

而需電阻值為:Fig-3

當中:
I_R 為流經電阻的電流,
I_D 為流經LED的電流,
V_s 為電源電原,
V_f 為LED的順向偏壓。

當多於一枚LED時,最好使用串聯接法,這可使不同的LED都有相同的電流,總順向偏壓在串聯時就等於各LED順向偏壓的總和。LED順向偏壓的總和越接近電源電壓,電流就越不穩定。如果LED的數目多至其所需總順向偏壓接近或高於電源電壓,那就需用多個限流電阻分別對個別LED串作電流控制。

LED並聯非不可行,一般都盡量避免,因為生產過程做成的特性差異會使每枚LED的順向偏壓有輕微的分別,但並聯時各LED的順向偏壓一樣,流經各LED的電流就會有差異而導致光度、壽命不一致,所以需要把LED作特性配對才能保持光度接近,對零件供應、成本等造成壓力。
