微波雷達感應開關 MS82 使用方法

注意

事項:

1. 任何拆裝必須先關閉電源開關,由專業電工進行。

2. 為确保感應器正常工作,探測源不能被金屬體擋隔或屏蔽。

3. 勿超負載荷使用,請參閱產品輸出額定功率之最大上限說明。

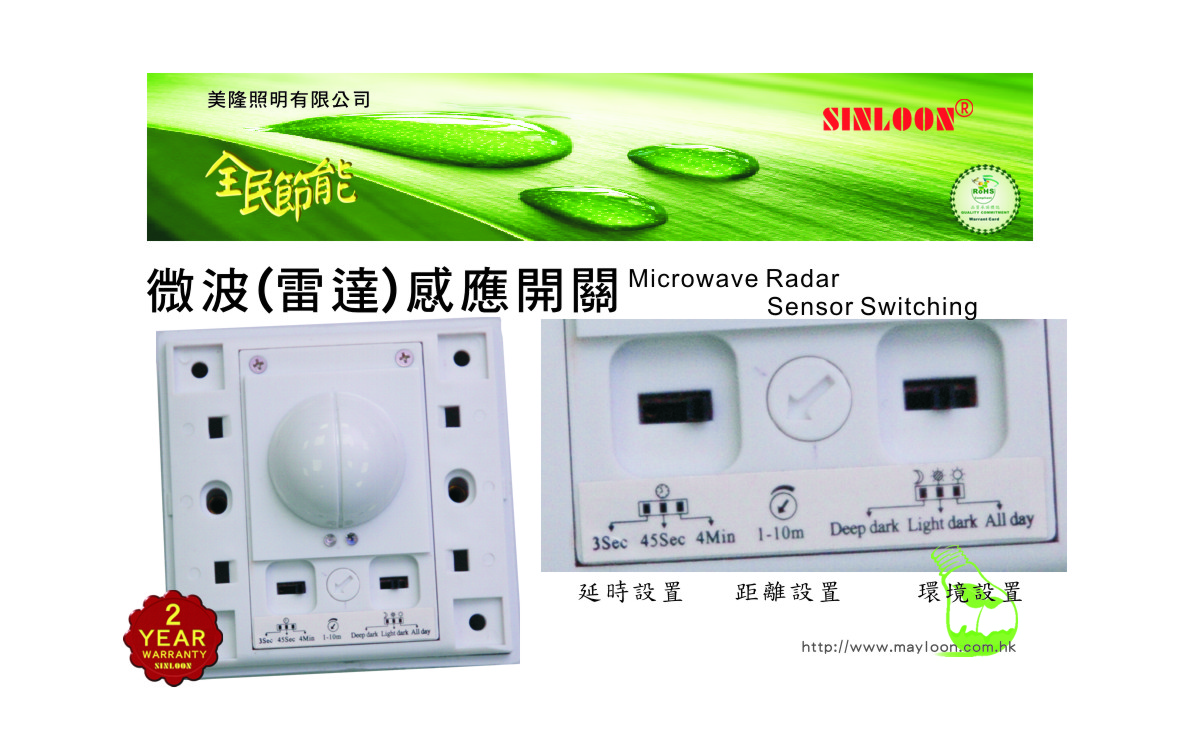

板面說明

時間設置

l 分段設定延時輸出的時間: 3秒/45秒/4分鐘.

註: 以上延時輸出的分隔時段由物體離開可探測到的距離範圍以後開始計時的。

距離設置

l 感應器有效的探測距離<15米,由探測源始計,可以自行調節,最小距離1M,順時調至最大約15M。

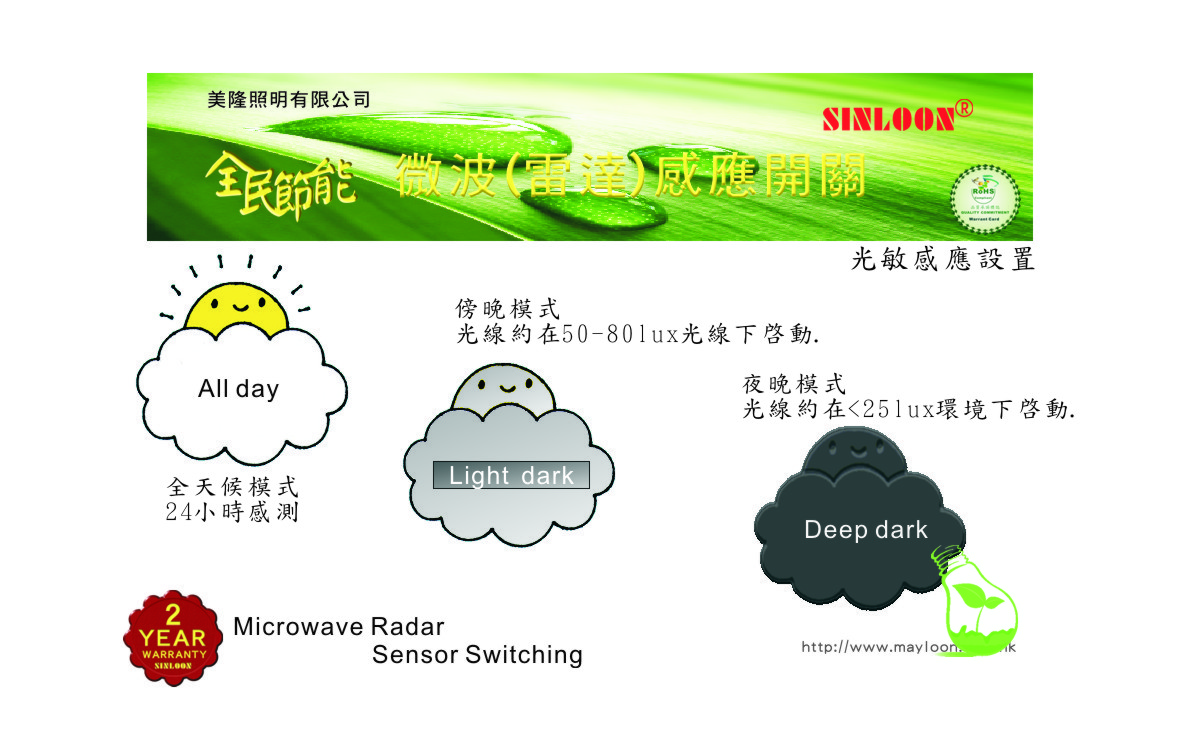

環境設置

夜間模式: 較黑(<2lux)環境下才啓動。傍晚模式: 較暗(<25lux)環境下才啓動。全天候模式: 24小時 全天都啓動。

l 以上設置決定感應器靈敏度的輸出模式。

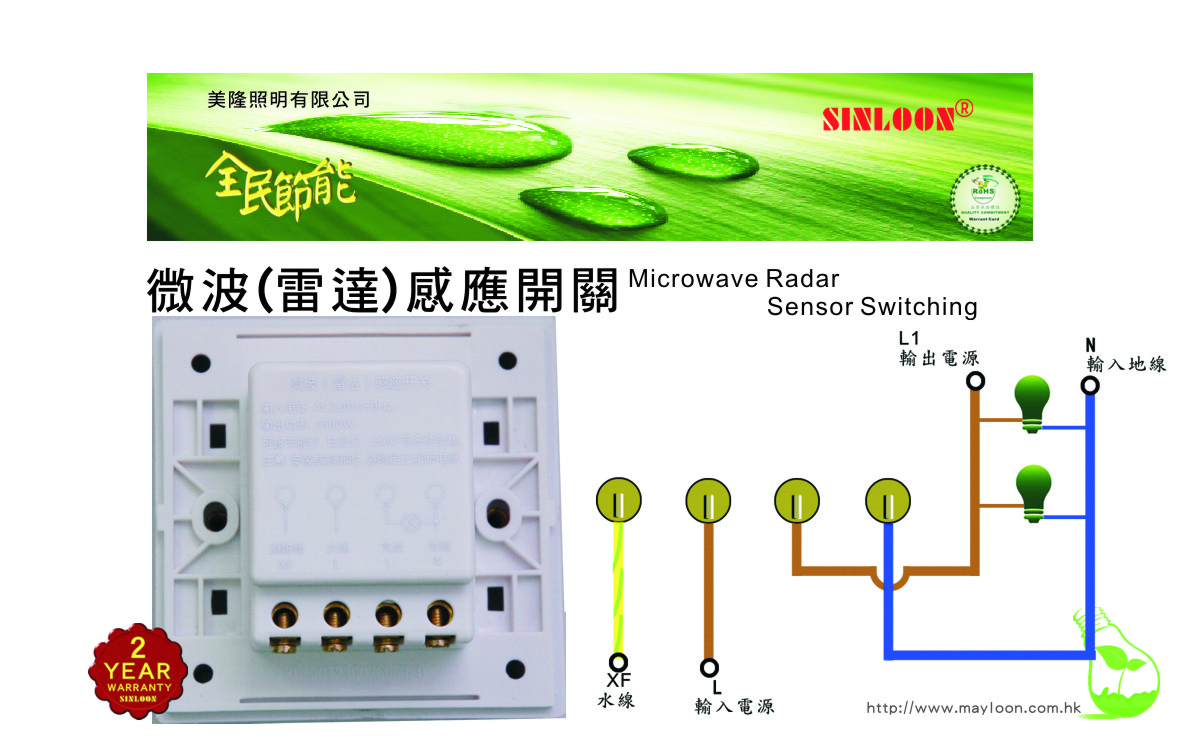

背面說明

l 電氣連接線

XL: 消防水線 (安全線); L: 電源輸入(菲色線) L1: 引出線至負載 N: 地線 (藍色線)

MS82

正面盖

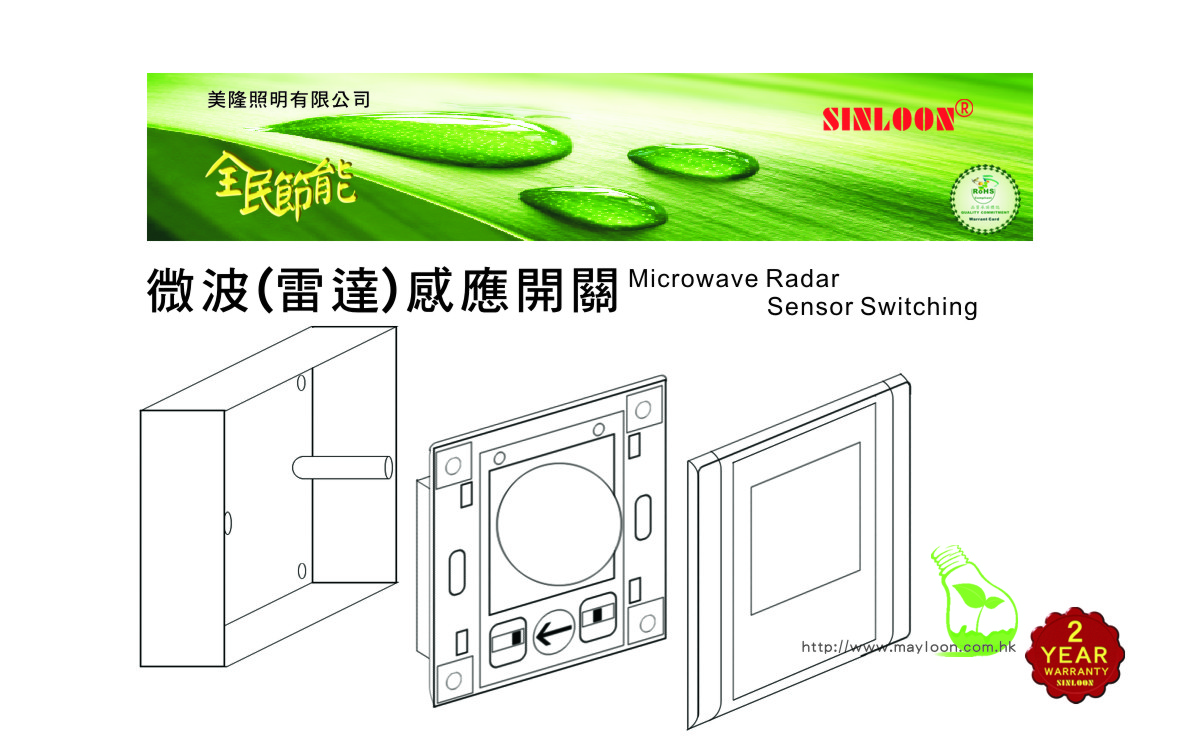

l 安裝完成.

完成安裝(圖)
