Cement Resistor - SQT Type

E-mail 列印

水泥電阻

Data Sheet  PDF File  Data Spec Cement Resistor - SQT Type

Cement FEATURE

  • Exceptionally small and sturdy, mechanically safe.
  • Excellent electrical characteristic
  • Tolerance of ±5% and ±10% are standard.
  • Non-inductive type are available on request.
  • Heat and flame resistance
  • The materials used and the construction techniques ensure excellent   flame resistance, arc resistance and moisture resistance as well as self-extinguishing capabilities, They will withstand the most rigorous loading test.
  • As resistors in radio and television receiver, The hazardous conditions of  smoking and reheat can be completely prevented by the proper choice of power resistors.
  • For high resistance value, The winding core will be replaced by metal oxide film core (RS Type)
  • Applicable specifications: EIA RS-344 and EIA RC-649

CM-SQH CM-SQP CM-SQM CM-SQT CM-SQZ CM-SQV CM-MPH CM-AH CM-PHD CM-MPR

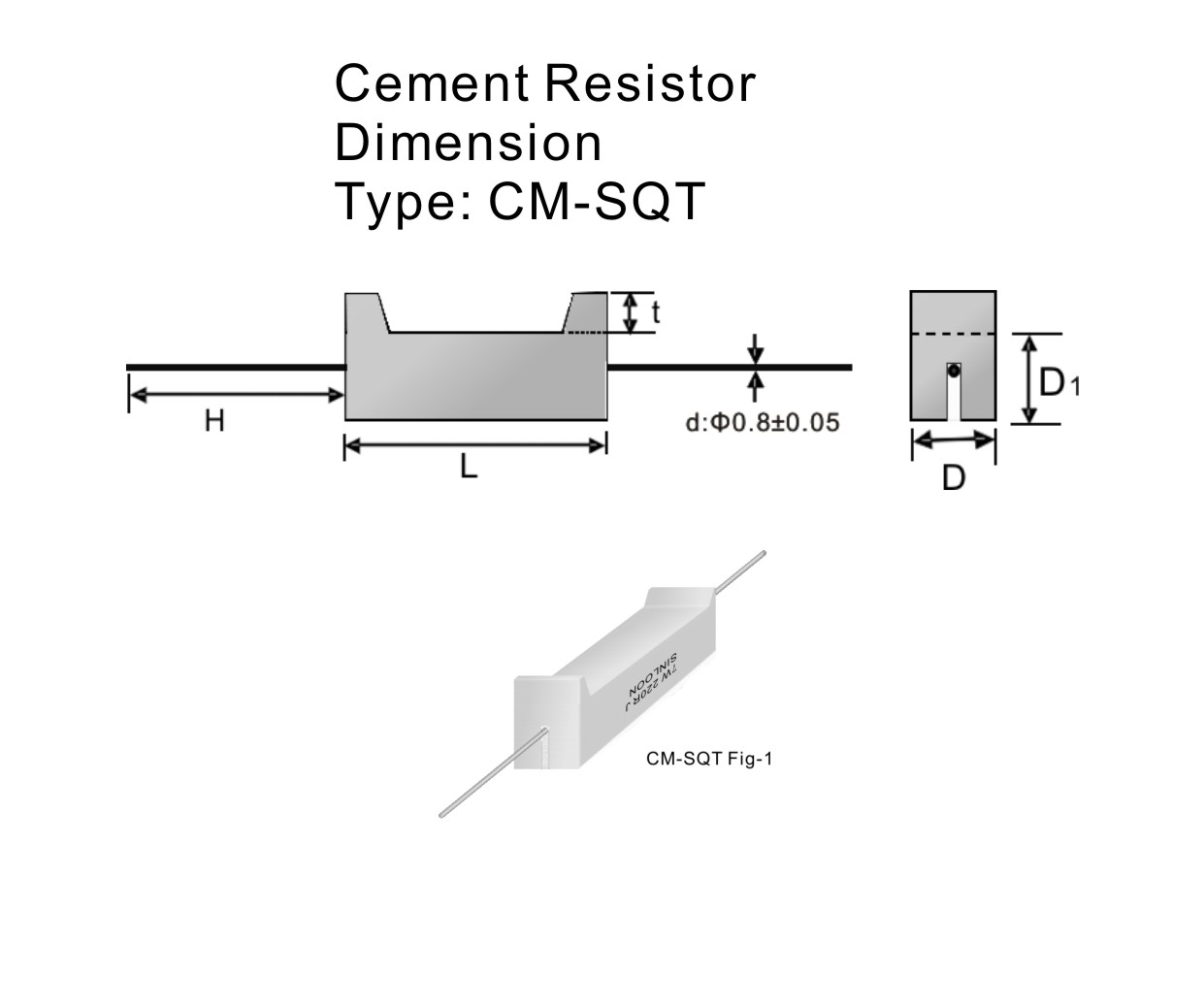

Cement DIMENSION AND DATA RATING
TYPE Value Range (Ω) Max working DIMENSION (mm)
CM-SQT Wire Wound Metal oxide voltage L H±3.0 D D1 t
5W 0.1~50 50~50K 350V 22.0 27.0 10.0 9.0 1.5
7W 0.1~100 50~47K 500V 35.0 27.0 10.0 9.0 3.0
10W 0.1~100 50~47K 750V 48.0 27.0 10.0 9.0 3.0
15W 0.1~100 50~47K 750V 48.0 27.0 12.5 12.5 3.0
20W 0.1~100 50~47K 750V 60.0 27.0 13.0 14.0 5.0
25W 0.1~100 50~47K 750V 60.0 27.0 13.0 14.0 5.0
Resistance Range for standard resistance, Below of over this resistance request.

Non-inductive type up 50Ω only.
