熱敏電阻

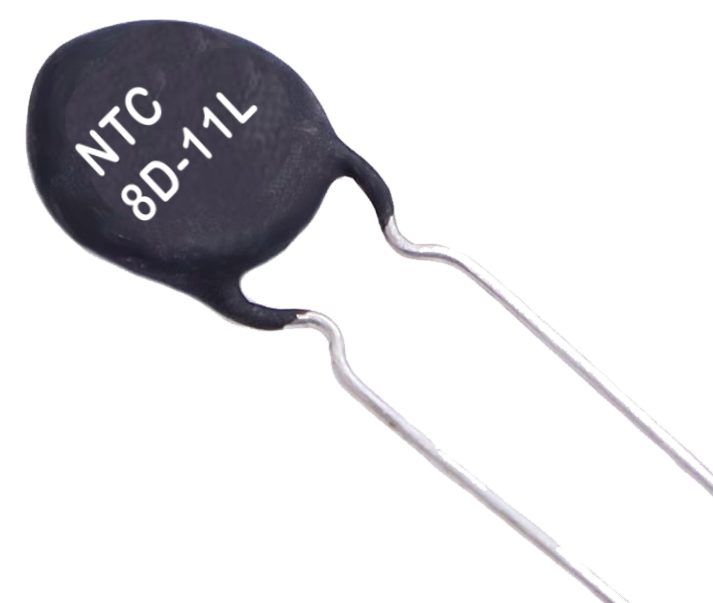

NTC D-11 Series

NTC Thermistor Data Spec.

8Ω - 120Ω Range

◆ 特點

● Ø11mm 環氧塗層圓盤型。

● 貼片熱敏電阻是一種高精度熱敏元件，具有極小的B值容差和電阻。

● 用作溫度計和測控時，熱敏電阻無需在控制電路和傳感器之間進行調整。

● 確保溫度精度±0.3℃。

● 溫度指示器和控制儀表可與熱敏電阻配合使用。

◆ 規格

Part Number

Resistance

B-constant

Maximum Permissible

Thermal Dissipation Constant

Thermal Time Constant

（25℃）

（25-85℃）

Constant

（mW/℃）

（sec）

（Ω）

（k）

（25℃）（mA）

UNTC-  8D- 11 □

8

3

0.265

12

59

UNTC- 10D- 11 □

10

3

0.273

12

56

UNTC- 12D- 11 □

12

2

0.504

11

62

UNTC- 15D- 11 □

15

2

0.5

12

40

UNTC- 16D- 11 □

16

2

0.501

11

62

UNTC- 20D- 11 □

20

2

0.557

12

60

UNTC- 25D- 11 □

25

2

0.555

12

56

UNTC- 50D- 11 □

50

2

0.723

10

58

UNTC- 80D- 11 □

80

1

1.742

10

55

UNTC- 120D- 11□

120

1

2.335

15

91

Series Code

Res. value

Nominal Diameter

Res. Tolerance

UNTC-7D~60D

at 2 5℃ 10 x 103 Ω

7 : 7mm

20 : 20mm

J  : ± 5%

9 : 9mm

30 : 30mm

K = ±10%

11 : 11mm

35 :35mm

L = ± 15%

13 : 13mm

45 : 45mm

M = ± 20%

15 :15mm

60 : 60mm

N = ±30%

Example: UNTC-8D-11L

Order Map.:

Series

Resistance

Dimension

Tolerance

Part Number

UNTC-

10

D-11

☐

L: ±15%

M: ±20%

Ref No.: (E) UNTC20260710
