SINLOON® |
熱敏電阻 |

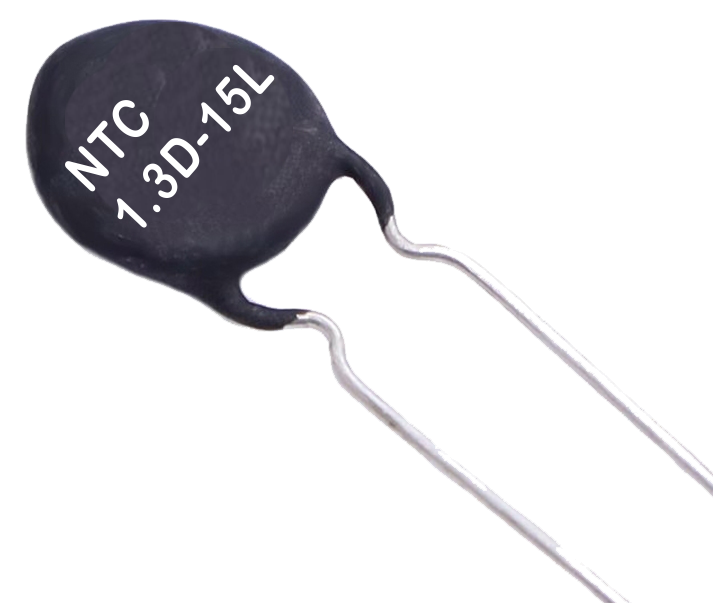

NTC D-15 Series |
|||
|
1.3Ω - 120Ω Range |
|||||
|
◆ 特點 |
|
||||
|
● Ø15mm, 環氧塗層圓盤型。 |
|||||
|
● 貼片熱敏電阻是一種高精度熱敏元件，具有極小的B值容差和電阻。 |
|||||
|
● 用作溫度計和測控時，熱敏電阻無需在控制電路和傳感器之間進行調整。 |
|||||
|
● 確保溫度精度±0.3℃。 |
|||||
|
● 溫度指示器和控制儀表可與熱敏電阻配合使用。 |
|||||
|
◆ 規格 |
|||||
|
Part Number |
Resistance |
B-constant |
Maximum Permissible |
Thermal Dissipation Constant |
Thermal Time Constant |
|
（25℃） |
（25-85℃） |
Constant |
（mW/℃） |
（sec） |
|
|
（Ω） |
（k） |
（25℃）（mA） |
|
|
|
|
UNTC-1.3D-15□ |
1.3 |
8 |
0.059 |
20 |
107 |
|
UNTC-1.5D-15□ |
1.5 |
8 |
0.064 |
19 |
107 |
|
UNTC-2.5D-15□ |
2.5 |
8 |
0.07 |
20 |
104 |
|
UNTC- 3D-15□ |
3 |
5 |
0.089 |
20 |
105 |
|
UNTC- 4D-15□ |
4 |
6 |
0.115 |
18 |
104 |
|
UNTC- 5D-15□ |
5 |
6 |
0.122 |
20 |
110 |
|
UNTC- 7D-15□ |
7 |
5 |
0.188 |
21 |
99 |
|
UNTC- 8D-15□ |
8 |
5 |
0.186 |
15 |
103 |
|
UNTC-10D -15□ |
10 |
5 |
0.182 |
19 |
103 |
|
UNTC-12D -15□ |
12 |
4 |
0.252 |
21 |
102 |
|
UNTC-15D -15□ |
15 |
4 |
0.26 |
17 |
101 |
|
UNTC-16D -15□ |
16 |
4 |
0.285 |
22 |
102 |
|
UNTC-20D -15□ |
20 |
4 |
0.292 |
20 |
101 |
|
UNTC-22D -15□ |
22 |
4 |
0.303 |
17 |
107 |
|
UNTC-25D -15□ |
25 |
3 |
0.482 |
21 |
100 |
|
UNTC-33D -15□ |
33 |
3 |
0.49 |
18 |
102 |
|
UNTC-40D -15□ |
40 |
3 |
0.496 |
20 |
101 |
|
UNTC-47D -15□ |
47 |
3 |
0.517 |
21 |
102 |
|
UNTC-55D -15□ |
55 |
3 |
0.534 |
21 |
102 |
|
UNTC-80D -15□ |
80 |
2.5 |
0.748 |
22 |
102 |
|
UNTC-120D -15□ |
120 |
2 |
1.159 |
20 |
104 |
|
|
|||||
|
|
Series Code |
Res. value |
Nominal Diameter |
Res. Tolerance |
|
|
UNTC-7D~60D |
at 2 5℃ 10 x 103 Ω |
7 : 7mm |
20 : 20mm |
J : ± 5% |
|
|
9 : 9mm |
30 : 30mm |
K = ±10% |
|||
|
11 : 11mm |
35 :35mm |
L = ± 15% |
|||
|
13 : 13mm |
45 : 45mm |
M = ± 20% |
|||
|
15 :15mm |
60 : 60mm |
N = ±30% |
|||
|
Example: UNTC-1.3D-15L |
|||||
|
Order Map.: |
Series |
Resistance（Ω） |
Dimension |
Tolerance |
|
|
Part Number |
UNTC- |
1.3 |
D-15 |
☐ |
L: ±15% |
|
M: ±20% |
|||||
|
Ref No.: (E) UNTC20260710 |
|||||
|
|
|||||
