SINLOON®

熱敏電阻

NTC D-20 Series

NTC Thermistor Data Spec.

0.7Ω - 120Ω Range

◆ 特點

● Ø20mm,環氧塗層圓盤型。

● 貼片熱敏電阻是一種高精度熱敏元件，具有極小的B值容差和電阻。

● 用作溫度計和測控時，熱敏電阻無需在控制電路和傳感器之間進行調整。

● 確保溫度精度±0.3℃。

● 溫度指示器和控制儀表可與熱敏電阻配合使用。

◆ 規格

Part Number

Resistance

B-constant

Maximum Permissible

Thermal Dissipation Constant

Thermal Time Constant

（25℃）

（25-85℃）

Constant

（mW/℃）

（sec）

（Ω）

（k）

（25℃）（mA）

UNTC-0.7D-20□

0.7

12

0.039

25

145

UNTC- 1D-20 □

1

10

0.051

28

160

UNTC-1.3D-20□

1.3

8

0.064

24

144

UNTC- 2D-20 □

2

8

0.072

21

140

UNTC-2.5D-20 □

2.5

8

0.073

25

120

UNTC- 4D-20 □

4

8

0.087

25

135

UNTC- 5D-20 □

5

7

0.107

24

144

UNTC- 6D-20 □

6

7

0.156

24

136

UNTC- 7D-20 □

7

6

0.156

24

132

UNTC-10D -20 □

10

6

0.158

23

135

UNTC-12D -20 □

12

5

0.209

25

132

UNTC-20D -20 □

20

6

0.197

22

127

UNTC-120D -20 □

120

2

1.222

24

142

Series Code

Res. value

Nominal Diameter

Res. Tolerance

UNTC-7D~60D

at 2 5℃ 10 x 103 Ω

7 : 7mm

20 : 20mm

J  : ± 5%

9 : 9mm

30 : 30mm

K = ±10%

11 : 11mm

35 :35mm

L = ± 15%

13 : 13mm

45 : 45mm

M = ± 20%

15 :15mm

60 : 60mm

N = ±30%

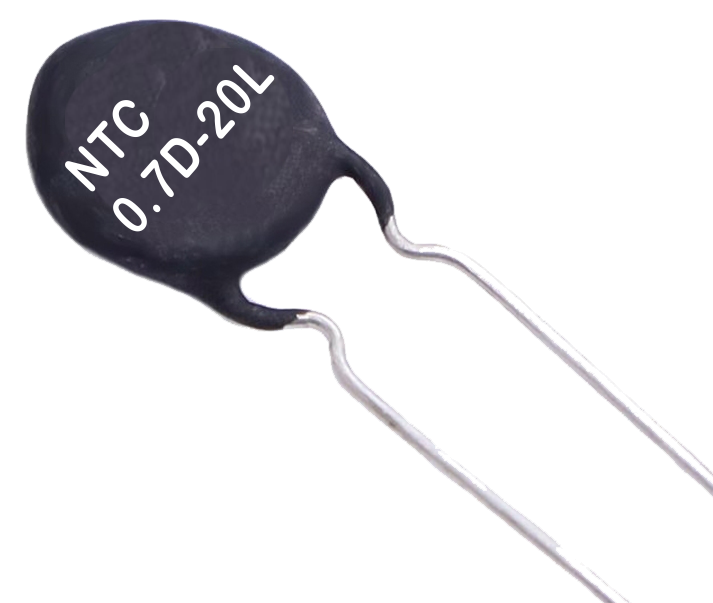

Example: UNTC-0.7D-20L

Order Map.:

Series

Resistance（Ω）

Dimension

Tolerance

Part Number

UNTC-

0.7

D-20

☐

L: ±15%

M: ±20%

Ref No.: (E) UNTC20260710
