SINLOON® |
熱敏電阻 |

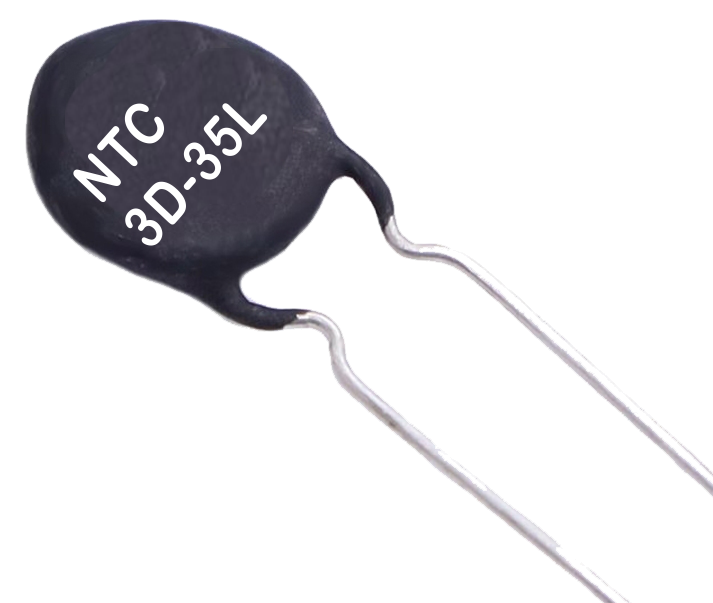

NTC D-35 Series |
|||
|
3Ω - 30Ω Range |
|||||
|
◆ 特點 |
|
||||
|
● Ø35mm 環氧塗層圓盤型。 |
|||||
|
● 貼片熱敏電阻是一種高精度熱敏元件，具有極小的B值容差和電阻。 |
|||||
|
● 用作溫度計和測控時，熱敏電阻無需在控制電路和傳感器之間進行調整。 |
|||||
|
● 確保溫度精度±0.3℃。 |
|||||
|
● 溫度指示器和控制儀表可與熱敏電阻配合使用。 |
|||||
|
◆ 規格 |
|||||
|
Part Number |
Resistance |
B-constant |
Maximum Permissible |
Thermal Dissipation Constant |
Thermal Time Constant |
|
（25℃） |
（25-85℃） |
Constant |
（mW/℃） |
（sec） |
|
|
（Ω） |
（k） |
（25℃）（mA） |
|
|
|
|
UNTC- 3D-35 □ |
3 |
11 |
0.12 |
47 |
235 |
|
UNTC- 5D-35 □ |
5 |
10 |
0.145 |
45 |
235 |
|
UNTC- 8D-35 □ |
8 |
9 |
0.173 |
56 |
235 |
|
UNTC-10D -35 □ |
10 |
9 |
0.179 |
47 |
235 |
|
UNTC-20D -35 □ |
20 |
8 |
0.226 |
50 |
235 |
|
UNTC-30D -35 □ |
30 |
7 |
0.296 |
50 |
235 |
|
|
|||||
|
|
Series Code |
Res. value |
Nominal Diameter |
Res. Tolerance |
|
|
UNTC-7D~60D |
at 2 5℃ 10 x 103 Ω |
7 : 7mm |
20 : 20mm |
J : ± 5% |
|
|
9 : 9mm |
30 : 30mm |
K = ±10% |
|||
|
11 : 11mm |
35 :35mm |
L = ± 15% |
|||
|
13 : 13mm |
45 : 45mm |
M = ± 20% |
|||
|
15 :15mm |
60 : 60mm |
N = ±30% |
|||
|
Example: UNTC-3D-35L |
|||||
|
Order Map.: |
Series |
Resistance（Ω） |
Dimension |
Tolerance |
|
|
Part Number |
UNTC- |
3 |
D-35 |
☐ |
L: ±15% |
|
M: ±20% |
|||||
|
Ref No.: (E) UNTC20260710 |
|||||
|
|
|||||
