Precision Melf Metal Film Resistor - MPM

E-mail 列印 PDF

高精密金屬膜晶圓電阻

PDF File  Data Spec Precision MELF Metal Film Resistor - PMF Series

脈衝型 MAS 碳膜 MCF 金屬膜 MMF 高壓型 MMG 氧化膜 MMO 高精密 MPM 保險絲電阻FRM
Resistor RATED SPECIFICATION
Type Size Rating Maxinmun Voltage Resistance Range (Ω) T.C.R.
Power Working Overload ±0.1% ±0.25% ±0.5% ()
W-MPM01S 0201 1/8WS 150V 300V 50R-56K 50R-56K 50R-100K ±15ppm
W-MPM04 0204 1/8W 150V 300V 100R-56K 100R-56K 100R-100K ±25ppm
V-MPM04S 0204 1/4WS 200V 400V 100R-56K 100R-56K 100R-100K ±50ppm
V-MPM07 0207 1/4W 200V 400V 100R-56K 100R-56K 10R-560K ±100ppm
U-MPM07S 0207 1/2WS 300V 600V 100R-56K 100R-56K 10R-560K
S-MPM07S 0207 1WS 400V 600V 100R-56K 100R-56K 10R-560K
S-MPM09S 0309 1WS 500V 1KV --- --- 10R-100K ±50ppm
Q-MPM11S 0411 2WS 500V 1KV --- --- 10R-100K ±100ppm
N-MPM15S 0515 3WS 500V 1KV --- --- 10R-100K
STANDARD RESISTANCE VALUE IN A DECADE (標準電阻器阻值)

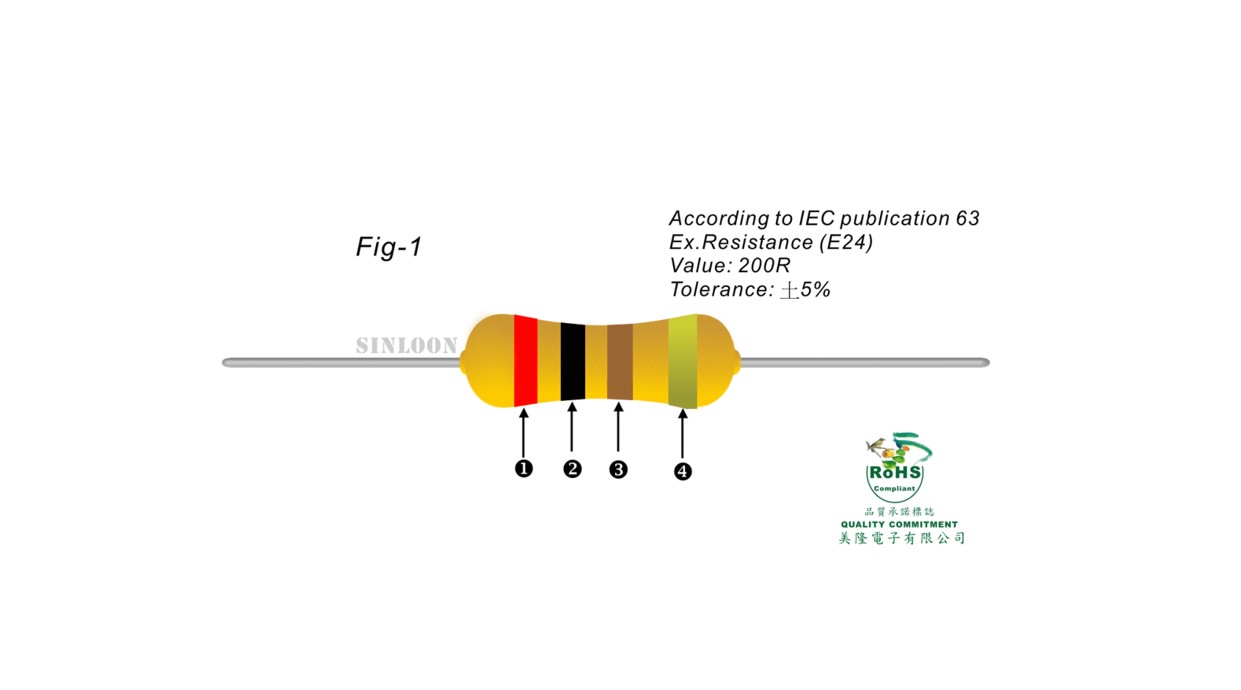

E24 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47
51 56 62 68 75 82 91

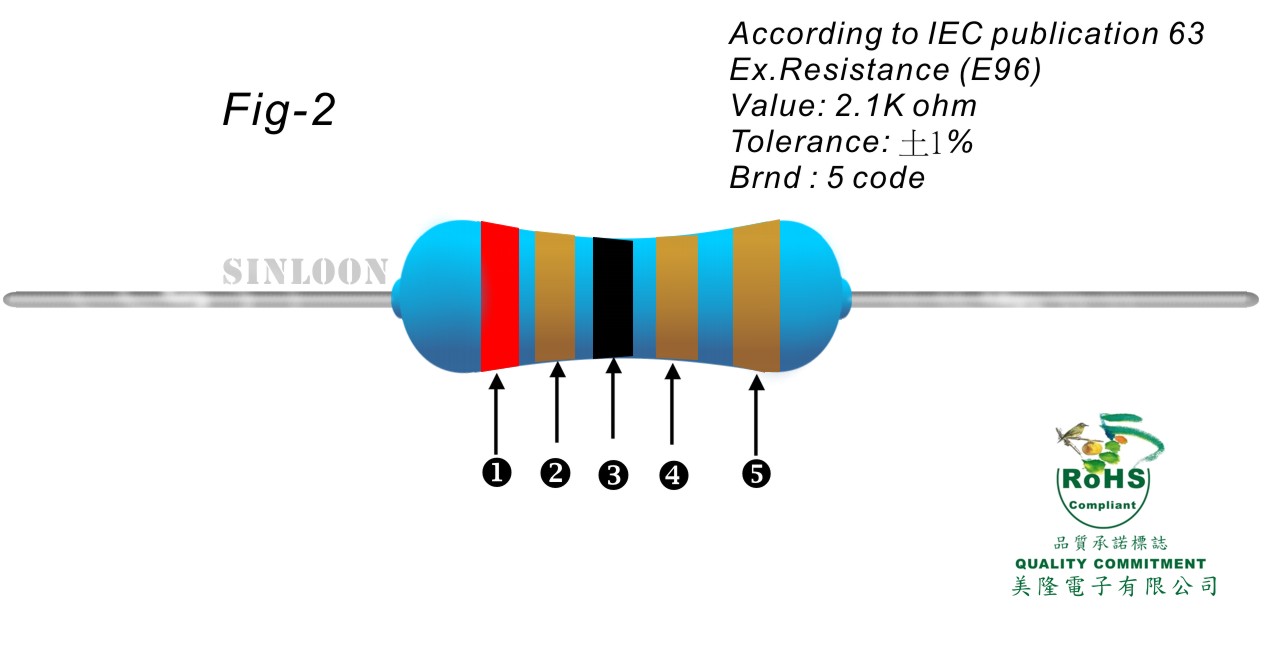

E96 100 102 105 107 110 113 115 118 121 124 127 130 133 137 140 143 147
150 154 158 162 165 169 174 178 182 187 191 196 200 205 210 215 221
226 232 237 243 249 255 261 267 274 280 287 294 301 309 316 324 332
340 348 357 365 374 383 392 402 412 422 432 442 453 464 475 487 499
511 523 536 549 562 576 590 604 619 634 649 665 681 698 715 732 750
768 787 806 825 845 866 887 909 931 953 976
最近更新在 週日, 06 三月 2016 12:03
