15mA SURFACE MOUNT SCHOTTKY BARRIER DIODE
15mA SD101AW-SD101CW (40V-60V) SOD-123

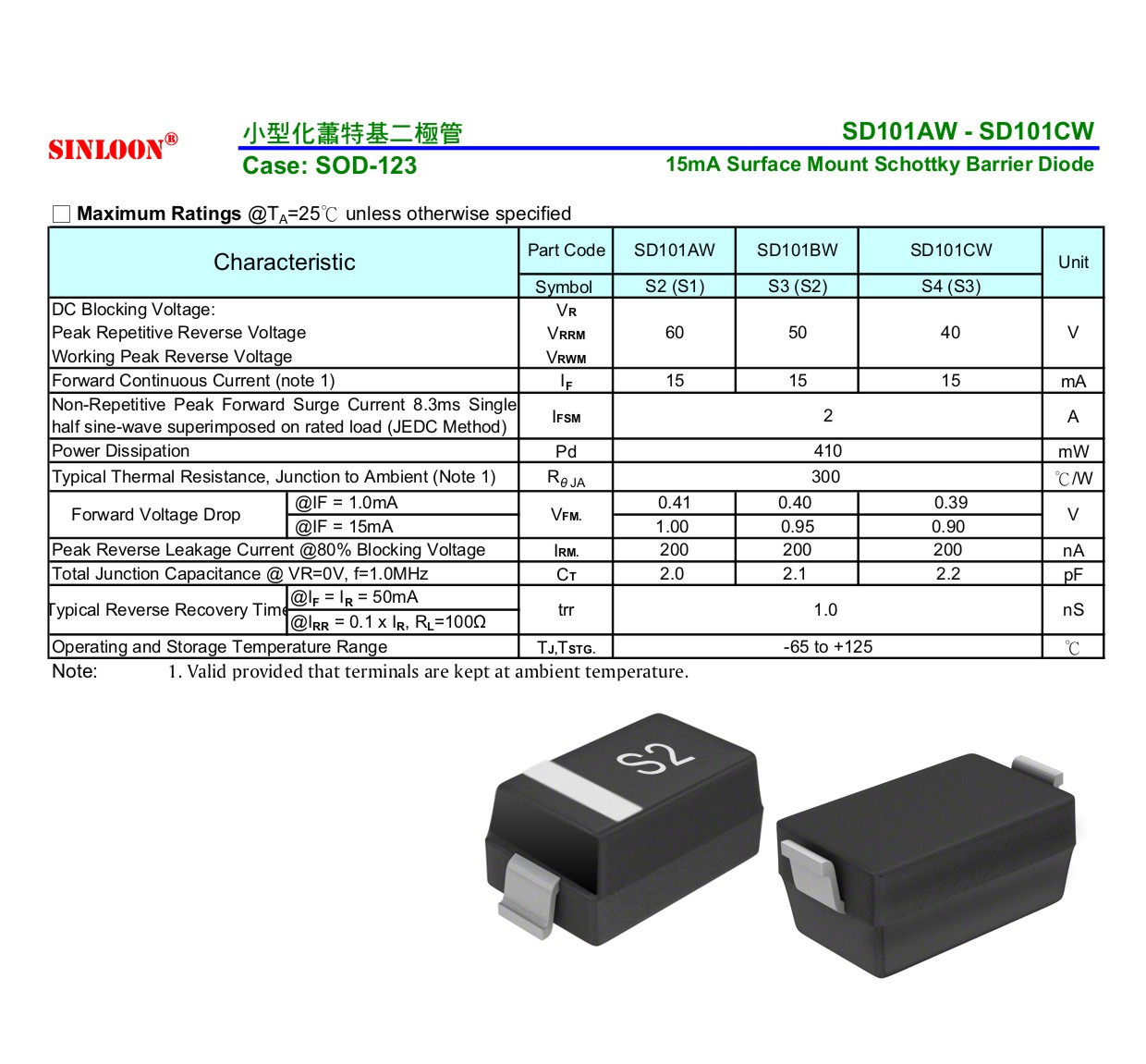

| SINLOON® | 小型化蕭特基二極管 | SD101AW - SD101CW | |||||||||||||||||||||||
| Case: SOD-123 | 15mA Surface Mount Schottky Barrier Diode | ||||||||||||||||||||||||
| FEATURE: | MECHANICAL CHARACTERISTICS: | ||||||||||||||||||||||||
| Fast Switching | Case: SOD-123 Molded Plastic | ||||||||||||||||||||||||
| SMD Package Pad | Weight: 0.01 Grams (approx) | ||||||||||||||||||||||||
| Very Low Forward Voltage | Marking: | Device Part Code | |||||||||||||||||||||||
| Designed for Surface Mount Application | Polarity: | Cathode Band | |||||||||||||||||||||||
| PN Junction Guard Ring for Transient and ESD Protection. | Terminals: Plated leads solder able per MIL-STD-202, Method 208. | ||||||||||||||||||||||||
| Plastic Material - UL Recognition Flammability Classification 94V-0 | Lead Free for Rohm / Lead free version and "LF" suffix to part number. | ||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Characteristic | Part Code | SD101AW | SD101BW | SD101CW | Unit | ||||||||||||||||||||
| Symbol | S2 (S1) | S3 (S2) | S4 (S3) | ||||||||||||||||||||||
| DC Blocking Voltage: | VR | 60 | 50 | 40 | V | ||||||||||||||||||||
| Peak Repetitive Reverse Voltage | VRRM | ||||||||||||||||||||||||
| Working Peak Reverse Voltage | VRWM | ||||||||||||||||||||||||
| Forward Continuous Current (note 1) | IF | 15 | 15 | 15 | mA | ||||||||||||||||||||
| (JEDC Method) | IFSM | 2.0 | A | ||||||||||||||||||||||
| Power Dissipation | Pd | 410 | mW | ||||||||||||||||||||||
| Typical Thermal Resistance, Junction to Ambient (Note 1) | RθJA | 300 | ℃/W | ||||||||||||||||||||||
| Forward Voltage Drop | @IF = 1.0mA | VFM. | 0.41 | 0.40 | 0.39 | V | |||||||||||||||||||
| @IF = 15mA | 1.00 | 0.95 | 0.90 | ||||||||||||||||||||||
| Peak Reverse Leakage Current @80% Blocking Voltage | IRM. | 200 | 200 | 200 | nA | ||||||||||||||||||||
| Total Junction Capacitance @ VR=0V, f=1.0MHz | CT | 2.0 | 2.1 | 2.2 | pF | ||||||||||||||||||||
| Typical Reverse Recovery Time | @IF = IR = 50mA | trr | 1.0 | nS | |||||||||||||||||||||
| @IRR = 0.1 x IR, RL=100Ω | |||||||||||||||||||||||||
| Operating and Storage Temperature Range | TJ,TSTG. | -65 to +125 | ℃ | ||||||||||||||||||||||
| Note: | 1. Valid provided that terminals are kept at ambient temperature. |  |
|||||||||||||||||||||||
