標準電阻器電阻值(常規阻值表) |
|
|
|
E3 |
10 |
22 |
47 |
|
E6 |
10 |
15 |
22 |
33 |
47 |
68 |
|
E12 |
10 |
12 |
15 |
18 |
22 |
27 |
33 |
39 |
47 |
56 |
68 |
82 |
|
|
E24 |
10 |
11 |
12 |
13 |
15 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
43 |
47 |
|
51 |
56 |
62 |
68 |
75 |
82 |
91 |
|
|
E96 |
100 |
102 |
105 |
107 |
110 |
113 |
115 |
118 |
121 |
124 |
127 |
130 |
133 |
137 |
140 |
143 |
147 |
|
150 |
154 |
158 |
162 |
165 |
169 |
174 |
178 |
182 |
187 |
191 |
196 |
200 |
205 |
210 |
215 |
221 |
|
226 |
232 |
237 |
243 |
249 |
255 |
261 |
267 |
274 |
280 |
287 |
294 |
301 |
309 |
316 |
324 |
332 |
|
340 |
348 |
357 |
365 |
374 |
383 |
392 |
402 |
412 |
422 |
432 |
442 |
453 |
464 |
475 |
487 |
499 |
|
511 |
523 |
536 |
549 |
562 |
576 |
590 |
604 |
619 |
634 |
649 |
665 |
681 |
698 |
715 |
732 |
750 |
|
768 |
787 |
806 |
825 |
845 |
866 |
887 |
909 |
931 |
953 |
976 |
|
|
|
|
●
標準電阻器 |
|
|
|
|
|
各系列電阻的阻值範圍如上表所示。標準阻值是根據右圖所示的公式而得出的。 |
|
|
|
●
阻值編碼 |
|
|
|
若電阻公差為±
5%, 標準電阻值以3位數表示 ; 若電阻公差為± 1%, 標準電阻值以4位數表示。 |
|
前2位或3位數表示有效數字,
最後的位數則表示零的個數。 |
|
|
小數點位置則以R字母表示。 |
|
|
EX1
: 22W→22×100W →220 (個位數表示10的冪次指數為 “0”) |
|
|
EX2
: 47kW → 47×103W → 473 (個位數表示10的冪次指數為 “3”) |
|
|
EX3
: 1.2MW → 12×105W → 125(個位數表示10的冪次指數為 “5”) |
|
|
EX4
: 2.7W → 2R7(小數點以R表示 / 此表示法使用於 10Ω 以下的低電阻) |
|
|
EX5
: 1130W → 113×101W → 1131(個位數表示10的冪次指數為 “1” /此四位數表示法使用於電阻公差為1%(F)的產品) |
|
EX6
: 0.10W → R10 |
|
|
|
|

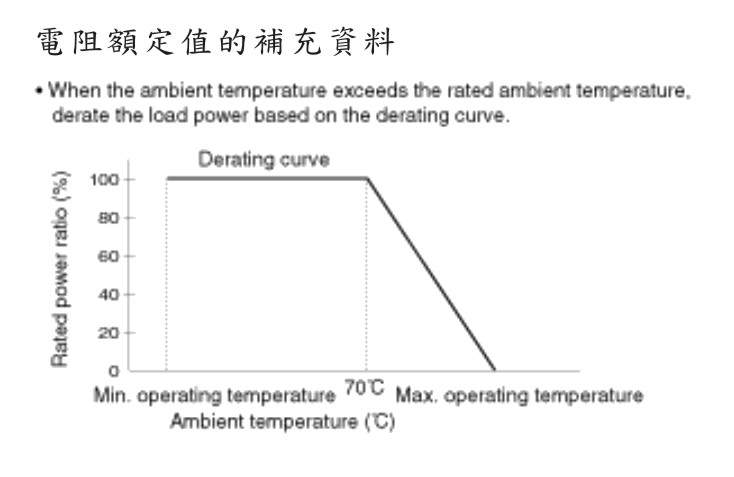

● 電阻額定值的補充資料 |
|
|
● 有關電阻器使用的基本注意事項,請查閱日本電子資訊技術產業協會的技術報告。 |
|
|
|
|
JAITA
RCR-2121A"電子設備用固定電阻器使用的注意事項手冊 |
|
|
|
(電子設備用固定電阻器的安全使用嚮導)"。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
補充事項 |
|
*1:
如在實際應用中,電阻器將遇到短暫的超載現象, (例如脈衝等超載現象),請將電阻器實際安裝到貴公司的產品上,並進行檢測。 |
|
當實際操作電壓超過電阻器的額定電壓時,將對電阻器的性能和穩定性造成損害,因此,請將實際使用電壓控制在電阻器的額定電壓以下。 |
|
*2: 額定電壓(V)= or t |
|
|
或元件電壓限額,其中較小的一項便是額定電壓。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
