半導體二極管基礎及檢測方法(資料只供參考)

日期:

2009年9月1日

1.二極體的主要參數

正向電流I_F：在額定功率下，允許通過二極體的電流值。

正向電壓降VF：二極體通過額定正向電流時，在兩極間所産生的電壓降。

最大整流電流（平均值）I_OM：在半波整流連續工作的情況下，允許的最大半波電流的平均值。

反向擊穿電壓V_B：二極體反向電流急劇增大到出現擊穿現象時的反向電壓值。

正向反向峰值電壓V_RM：二極體正常工作時所允許的反向電壓峰值，通常VRM爲VP的三分之二或略小一些。

反向電流I_R：在規定的反向電壓條件下流過二極體的反向電流值。

結電容C：電容包括電容和擴散電容，在高頻場合下使用時，要求結電容小於某一規定數值。

最高工作頻率F_M：二極體具有單向導電性的最高交流信號的頻率。

開關二極體

在脈衝數位電路中，用於接通和關斷電路的二極體叫開關二極體，它的特點是反向恢復時間短，能滿足高頻和超高頻應用的需要。

開關二極體有接觸型，平面型和擴散臺面型幾種，一般IF＜500毫安培的矽開關二極體，多採用全密封環氧樹脂，陶瓷片狀封裝，

如圖所示陶瓷片狀二極管

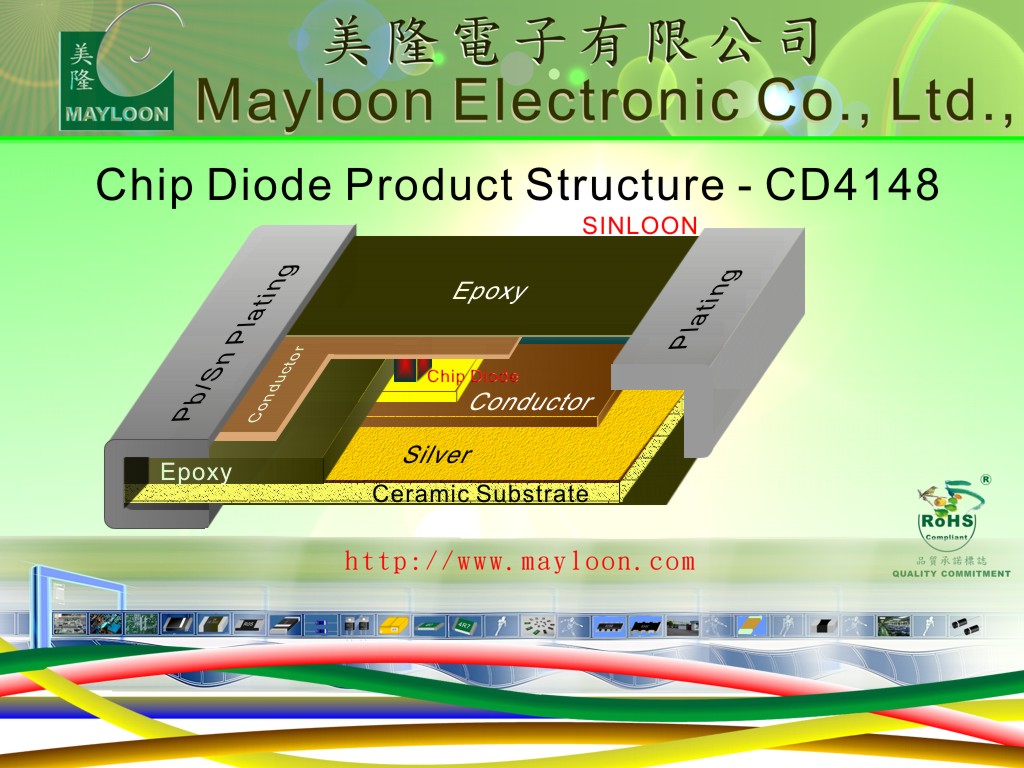

貼片二極管結構圖

圓柱型二極管

貼片二極管

Pd/Sn Plating

Ceramic Substrate

Ni Plating

Chip Diode

Ag Termination

Epoxy

Conductor

Solder Resist

2.二極體的選用常識

選用二極管要注意的幾個方面：

（1）正向特性

另在二極體兩端的正向電壓（P爲正、N爲負）很小時（鍺管小於0.1伏，矽管小於0.5伏），管子不導通處於“死區”狀態，當正向電壓起過

一定數值後，管子才導通，電壓再稍微增大，電流急劇暗加。不同材料的二極體，起始電壓不同，矽管爲0.5-.7伏左右，鍺管

爲0.1-0.3左右。

（2）反向特性

　　二極體兩端加上反向電壓時，反向電流很小，當反向電壓逐漸增加時，反向電流基本保持不變，這時的電流稱爲反向飽和電流.

不同材料的二極體，反向電流大小不同，矽管約爲1微安到幾十微安，鍺管則可高達數百微安，另外，反向電流受溫度變化

的影響很大，鍺管的穩定性比矽管差。

（3）擊穿特性

　　當反向電壓增加到某一數值時，反向電流急劇增大，這種現象稱爲反向擊穿。這時的反向電壓稱爲反向擊穿電壓，

不同結構、工藝和材料製成的管子，其反向擊穿電壓值差異很大，可由1伏到幾百伏，甚至高達數千伏。

（4）頻率特性

由於結電容的存在，當頻率高到某一程度時，容抗小到使PN結短路。導致二極體失去單向導電性，不能工作，PN結面積越大，

結電容也越大，越不能在高頻情況下工作。

3. 二極體檢測方法

1.普通二極體的檢測

　　二極體的極性通常在管殼上注有標記，如無標記，可用萬用表電阻檔測量其正反向電阻來判斷（一般用R×100或×1K檔）具體方法如表一。

Anode

Cathode -

Cathode Band Color: white

表一二極體簡易測試方法

Electrical Symbol

正向電阻

矽管：錶針指示位置在中間或中間偏右一點；

貼片型開關二極管產品特色:

鍺管：錶針指示在右端靠近滿刻度的地方

小型貼片式結構 (0603,0805,1206)

（如圖所示）表明管子正向特性是好的。

高速型 ( TRR=4.0nSec 典型值)

如果錶針在左端不動，則管子內部已經斷路

適合高密度封裝

最大功率消耗 300 毫瓦

順向峯值電流500毫安

反向電阻

矽管：錶針在左端基本不動，極靠近0位置，

焊錫性溫度逹 260度

鍺管：錶針從左端起動一點，但不應超過滿刻

完全無鉛制程,高度環保.

度的1/4（如左圖所示），則表明反向特性是好的，

如果錶針指在0位，則管子內部已短路
